Effet lenticulaire et impression 3D : où en sommes-nous ?
Et si vos objets imprimés en 3D pouvaient changer d’apparence en fonction de l’angle sous lequel on les observe ? Cette illusion d’optique fascinante est connue sous le nom d’effet lenticulaire. Souvent comparé à un effet holographique, il permet à l’observateur de voir des images distinctes et changeantes simplement en modifiant son angle de vue. Si cette astuce visuelle existe depuis longtemps en 2D (comme les xénographes, les livres pour enfants avec des animaux qui courent ou les illustrations classiques à languette), la CAO moderne et la fabrication additive ont transposé l’effet lenticulaire dans le domaine des objets physiques en 3D. Aujourd’hui, l’impression 3D offre des possibilités passionnantes aux designers et aux ingénieurs qui souhaitent tirer parti de cette expérience visuelle dynamique.
Les mécanismes derrière l’effet lenticulaire
À la base, l’effet lenticulaire imprimé en 3D repose sur des images entrelacées avec précision, recouvertes d’un matériau de surface spécialement conçu. La géométrie doit être imprimée avec un angle de courbure spécifique. Cette courbure minutieuse agit comme un filtre visuel : lorsque vous regardez sous un certain angle, vous voyez une partie de l’image entrelacée, et lorsque vous changez de position, cette première image est masquée pour révéler la seconde.

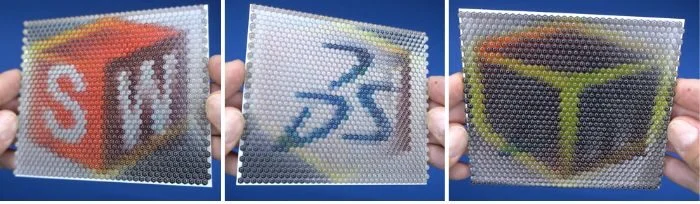

Trois vues d’une même pièce imprimée sur lesquelles apparaissent les logos de SOLIDWORKS, Dassault Systèmes et GoEngineer.
Pour y parvenir, il faut disposer de capacités de modélisation CAO très performantes. Étant donné que le résultat imprimé est directement lié au modèle numérique, il est indispensable d’analyser et de décomposer parfaitement chaque composante de l’image. Les systèmes CAO standard tels que SOLIDWORKS ne disposent pas toujours des outils nécessaires pour entrelacer ces images complexes. En revanche, les applications avancées de la plateforme 3DEXPERIENCE, telles que xGenerative Design, offrent les fonctionnalités logicielles requises pour calculer et générer avec précision la géométrie nécessaire.
Matériaux et technologies d’impression
Quelles sont donc les technologies d’impression 3D les mieux adaptées à l’effet lenticulaire ? L’impression par jet de matière est un choix particulièrement intéressant pour cette application. Par exemple, l’utilisation d’une imprimante Stratasys J750 équipée du matériau VeroClear est très efficace pour créer la couche supérieure précise et transparente où opère la magie optique.
Cependant, l’effet lenticulaire n’est pas strictement réservé aux machines PolyJet haut de gamme. Jared Trotter, ingénieur chez GoEngineer, a présenté un exposé sur l’effet lenticulaire lors du salon 3DEXPERIENCE World en 2026. Il a expliqué que la création de cet effet par impression 3D n’était pas l’apanage de la technologie PolyJet : « Il n’est pas nécessaire de tout réaliser avec ce support spécifique, ce type d’impression particulier. L’important est de créer la géométrie de la bonne manière et d’utiliser le bon matériau. » La géométrie sous-jacente et les images entrelacées peuvent être produites à l’aide d’une imprimante FDM de bureau. Tant que la géométrie physique est correctement créée et associée à un matériau transparent approprié pour la couche supérieure, vous pouvez obtenir l’effet lenticulaire sans avoir besoin d’un équipement industriel.

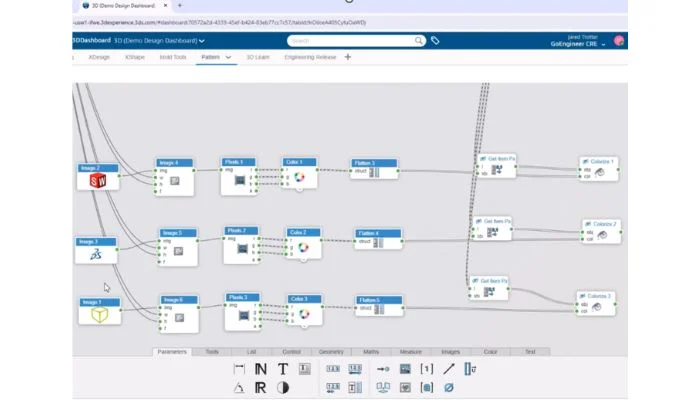

Un aperçu de certains des nœuds créés à l’aide du script visuel sur la plateforme 3DEXPERIENCE pour entrelacer trois images différentes.
Applications concrètes et au-delà
Pourquoi intégrer l’effet lenticulaire à vos impressions physiques ? À l’heure actuelle, les principales applications se situent dans les domaines de l’art, de la décoration, du marketing et de la publicité. L’effet lenticulaire offrant une expérience dynamique et interactive, il constitue un outil formidable pour capter l’attention des consommateurs et les inciter à acheter. Les designers ont utilisé cette technique pour créer des objets physiques uniques, tels que des nœuds papillon imprimés en 3D qui ont un aspect complètement différent d’un côté à l’autre. Ces accessoires de tenue de soirée peuvent même être conçus pour intégrer subtilement des logos d’entreprise, servant ainsi de support publicitaire innovant. Il est également possible de créer des vêtements imprimés en 3D qui changent d’apparence en fonction de l’angle de vue de l’observateur.
Bien que l’effet lenticulaire en lui-même ne soit pas encore largement utilisé en médecine, les matériaux translucides nécessaires à sa réalisation recoupent largement la modélisation médicale. Les médecins utilisent actuellement des matériaux d’impression 3D translucides similaires pour créer des modèles anatomiques, tels que des organes internes, où les structures sous-jacentes et les tissus superposés sont visibles simultanément.

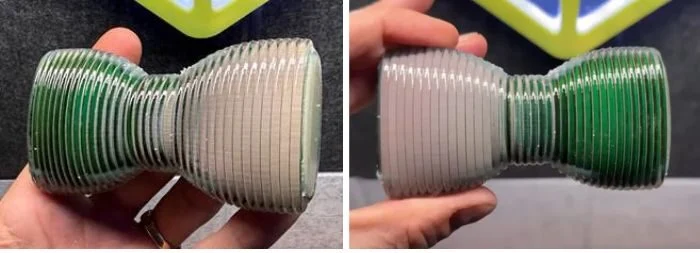

Un nœud papillon conçu pour prendre deux couleurs différentes selon l’angle de vue.
La convergence entre les logiciels de CAO avancés et la fabrication additive accessible a rendu la réalisation de l’effet lenticulaire plus facile que jamais. Des experts du secteur, comme l’équipe de GoEngineer, présentent cette technologie depuis plusieurs années, ce qui montre clairement qu’il existe un intérêt constant et croissant pour la valeur pédagogique et commerciale de ces techniques. Maîtriser l’effet lenticulaire en impression 3D est un moyen remarquable de donner du dynamisme à votre prochain projet.
Que pensez-vous de l’effet lenticulaire ? N’hésitez pas à nous le faire dans les commentaires de l’article ! Retrouvez toutes nos vidéos sur notre chaîne YouTube ou suivez-nous sur Facebook ou LinkedIn !

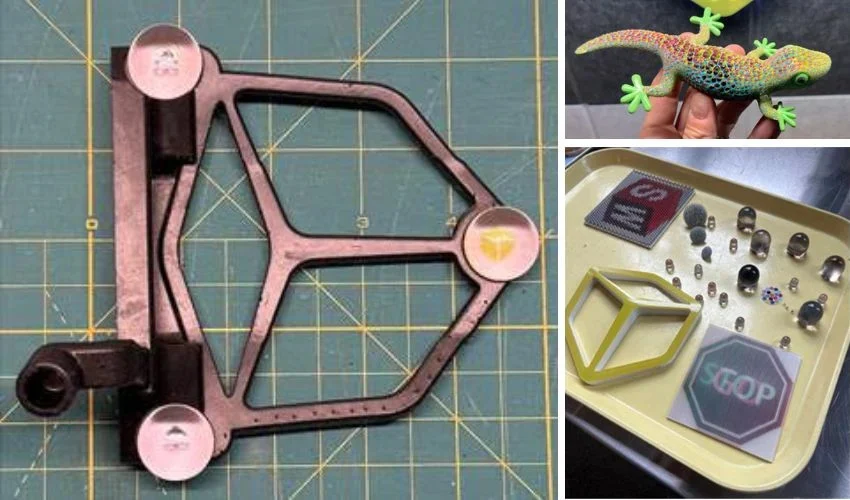

*Photo de couverture : Une tête de putter de golf qui ne révèle son image complète QUE lorsque le golfeur est correctement aligné avec le club (à gauche) ; un gecko multicolore dont l’aspect tacheté change selon l’angle de vue (en haut) ; et un ensemble de pièces imprimées sur la Stratasys J750 (en bas). Crédits photo : Jared Trotter et Darin Grosser, GoEngineer.
